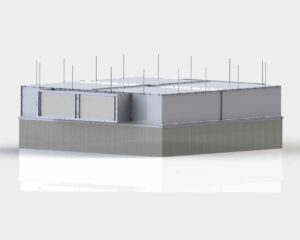

Ламинарные потолки с HEPA фильтрами используются для чистых помещений с высокими значениями кратности воздухообмена. Они предназначены для встраивания в подвесные потолки помещений с особыми требованиями к чистоте воздуха: операционных, реанимационных и других особо чистых помещений. Основная цель установки таких устройств — сократить до минимума возможность попадания инфекции в особо чистые помещения с приточным воздухом, в котором могут постоянно находиться бактерии и вирусы.
Ламинарные корпуса с НЕРА фильтрами монтируются в потолок в качестве конечных фильтров с
распределителями воздуха. Используются для очистки как приточного, так и вытяжного воздуха от
взвешенных частиц, аэрозолей, токсичной пыли, вирусов и микробов. Применяются в медицинской,
биологической и фармацевтической отраслях, а также в других чувствительных к качеству воздуха
областях промышленности.
Составные части:
— корпус для фильтра
— патрубок для подключения сбоку или сверху
— перфорированная лицевая панель
Корпус изготавливается из стальных листов и окрашивается в белый цвет RAL 9016. Лицевые панели крепятся к корпусу четырьмя винтами с лицевой стороны. Наружный размер лицевой панели может быть увеличен. При этом стоит помнить, что увеличивается только окантовка панели – живое сечение остается неизменным. НЕРА фильтр устанавливается в корпус и фиксируется с помощью зажимов-барашков. Корпус для НЕРА фильтра монтируется в запотолочном пространстве. Крепление корпуса к конструкциям потолка осуществляется с помощью специальных резьбовых шпилек или металлических тросов, пропущенных через отверстия в проушинах корпуса. Крепление корпуса к конструкциям стен производится при помощи кронштейнов так же за проушины корпуса.
Внешний вид, составные части и габаритные размеры:
— Корпус для НЕРА фильтра
— НЕРА фильтр (в комплект поставки корпуса не входит)
— Лицевая панель
— Уплотнение НЕРА фильтра (предусматривается на фильтре)
— Прижим фильтра
— Траверса
— Винт крепления лицевой панели

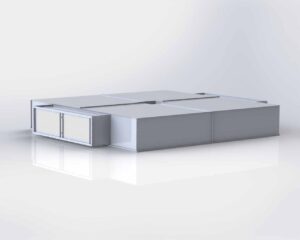

Корпус для НЕРА фильтра
Номинальный расход воздуха: 9700 м3/ч
Габаритные размеры: 3018мм х 3018мм
Скорость воздуха на выходе из воздухораспределителя: 0,3 м/с
Рекомендуемая высота установки: 3 м от уровня пола.
Для снижения эффекта подмеса воздуха из помещения, по ободу корпуса рекомендуется предусмотреть шторки. Так же требуется грамотно расставить вытяжные решетки: две трети расхода должно удаляться с нижней части.
